Перфорированные фасадные панели из алюминия

Перфорированный алюминий для вентилируемого фасада

Перфорация превращает обычную фасадную кассету в светопропускающий экран. Отверстия пробивают или прорезают до гибки, поэтому кромка остаётся ровной, а сама панель держит геометрию. Перфорированный вентилируемый фасад ставят там, где плоскость должна дышать и при этом закрывать то, что за ней: парковки, венткамеры, технические этажи, экраны на кровле, ограждения галерей, а также второй слой поверх основной облицовки.

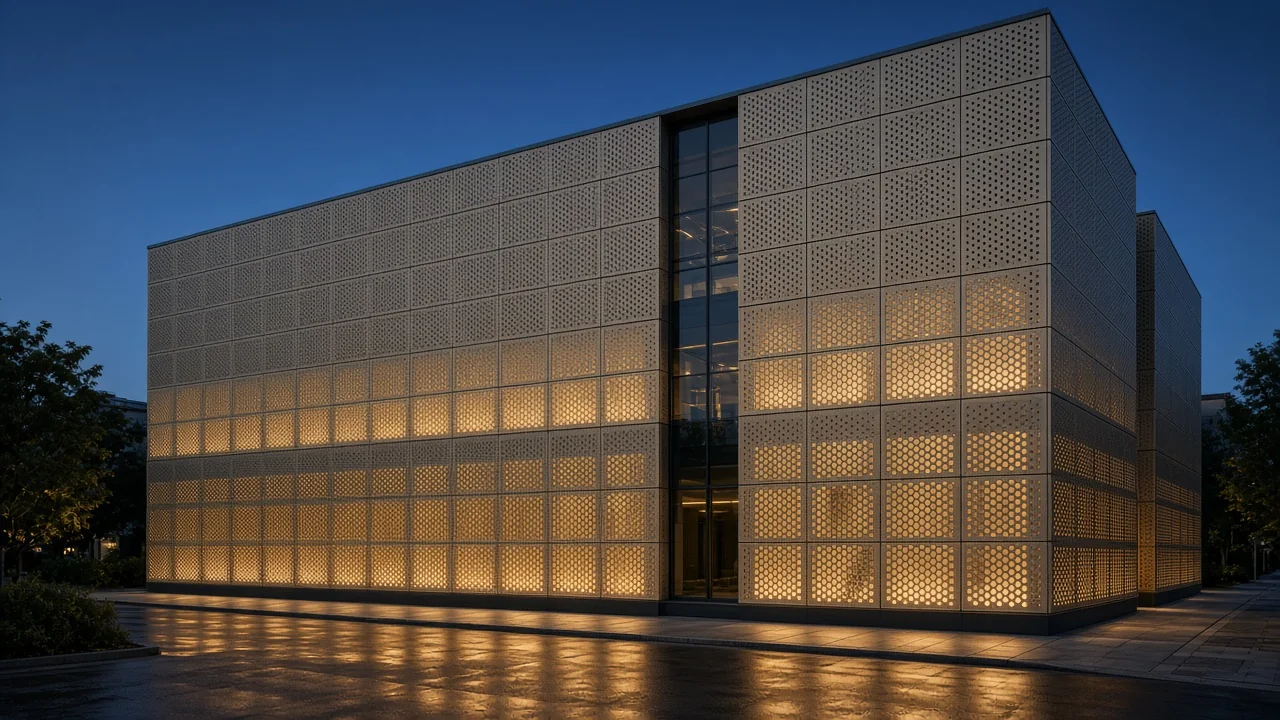

В отличие от глухой кассеты, перфорированная панель работает сразу в трёх ролях: облицовка, солнцезащита и вентиляционная решётка. Днём отверстия дают лёгкую тень и рисунок на стене. Ночью, если за панелью есть свет, фасад читается как сетка светящихся точек. Для архитектора это способ не прятать инженерию, а сделать её частью композиции.

Где перфорация уместна

На глухой стене офиса или жилого дома сплошная перфорация редко нужна: там важнее теплотехника и однородная плоскость. Зато на объёмах без утепления перфорированный алюминий — штатное решение. Паркинг должен проветриваться, технический этаж не должен выглядеть как решётка из прайс-листа, экран на кровле обязан скрывать оборудование и не создавать парус. Во всех этих случаях кассета с отверстиями закрывает конструкцию, пропускает воздух и не требует отдельной вентиляционной решётки в каждом проёме.

Второй распространённый случай — двойной фасад. Снаружи перфорированный экран, за ним — остекление или глухая облицовка. Летом экран режет прямое солнце, зимой не мешает инсоляции, если живое сечение подобрано правильно. Такой слой считают вместе с подсистемой: шаг направляющих, вылет кронштейна и толщина листа зависят от доли отверстий, а не только от высоты здания.

Виды перфорации

• Круглая — самая распространённая, диаметр от 3 до 30 мм, шахматный или рядовой порядок. Даёт нейтральный ровный рисунок и проще всего считается по живому сечению.
• Квадратная и ромбическая — более техничный вид, хорошо сочетается с прямыми линиями остекления и линеарными панелями.
• Щелевая — вытянутые прорези, задают направление и визуально удлиняют плоскость. Удобна, когда нужно больше воздуха при том же шаге отверстий.
• Изображение отверстиями переменного диаметра — по растру фотографии или рисунка подбирается диаметр каждого отверстия. С расстояния читается картинка, вблизи — просто перфорированный металл. Такой рисунок режут на ЧПУ по программе, а не штампуют стандартной сеткой.

Порядок отверстий задают до раскроя. Если перфорация доходит до линии гиба, кромка кассеты теряет жёсткость и «плывёт». Поэтому по периметру оставляют глухую кромку — обычно 25–40 мм, иногда больше на крупных кассетах. Эту кромку видно вблизи, и её учитывают в раскладке, чтобы шов и поле отверстий не спорили друг с другом.

Живое сечение и жёсткость

Ключевой параметр — живое сечение, то есть доля площади отверстий. До 20 % панель остаётся жёсткой и не требует усиления. От 20 до 40 % нужны рёбра или увеличенная толщина. Свыше 40 % панель ведёт себя как сетка, и её обязательно считают вместе с подсистемой. Мы подбираем сочетание диаметра, шага и толщины так, чтобы получить нужную прозрачность без потери плоскостности.

На паркинге обычно просят 30–40 % живого сечения: воздух уходит, машина за панелью уже не читается как силуэт. На декоративном экране достаточно 8–15 %: рисунок есть, а жёсткость как у обычной кассеты. Для изображения переменным диаметром живое сечение гуляет по полю — светлые участки фотографии дают крупные отверстия, тёмные оставляют почти глухой металл. Такие панели считают по самым слабым зонам, а не по среднему проценту.

Как изготавливаем

Лист окрашен заранее на линии coil-coating, затем идёт на ЧПУ. Отверстия пробивают или фрезеруют в плоской заготовке, после этого гнут борта кассеты. Так проще держать шаг перфорации и не мять уже готовую коробку. Типовая толщина — 1,5 и 2,0 мм. На крупных кассетах и при живом сечении выше 25 % берём 2,0 мм или ставим внутренние рёбра.

Размер кассеты — по проекту, не из прайса. Закрытый и открытый тип, икли, скрытый крепёж — те же узлы, что у глухой облицовки. Перфорация не меняет принцип навески, меняет только расчёт на ветровую нагрузку и требование к глухой кромке. Раскрой, гибка и окраска — на производстве в Подмосковье, поставка по России и СНГ.

Материал, цвет и почему не порошок

Основа — алюминий рулонной окраски coil-coating. Важное отличие от порошковой окраски: краска уже нанесена на металл до раскроя, поэтому внутренняя поверхность каждого отверстия остаётся чистой и не зарастает «кольцом» краски. Торцы отверстий после резки не корродируют за счёт естественной оксидной плёнки алюминия. Цвет — любой по RAL и NCS, доступны декоры под анодирование, кортен и дерево. На перфорации декор читается так же, как на глухой кассете: отверстия не ломают рисунок покрытия, если шаг сетки не спорит с масштабом декора.

Порошок по уже пробитому листу затекает в отверстия, сужает живое сечение и даёт разный диаметр «на глаз». Для фасада это заметно: соседние кассеты перестают совпадать по рисунку. Поэтому перфорированные панели красим до перфорации, а не после.

Свет, акустика, уход

Если за кассетами ставят подсветку, отверстия работают как диафрагмы. Чем меньше диаметр и чем глубже кассета, тем мягче пятно. Для паркинга обычно достаточно внутреннего света самого этажа — отдельную архитектурную подсветку заказывают, когда нужен рисунок на ночном фасаде. С улицы отверстия не бликуют: торцы алюминия матовые, покрытие coil-coating не даёт ореола вокруг каждой дырки.

Перфорация слегка рассеивает уличный шум, но не заменяет акустический экран. Если нужна тишина у эстакады или у венткамеры, за кассетами ставят минеральную плиту с ветрозащитой — перфорированный лист тогда работает как облицовка, а не как единственный слой. Мыть фасад можно аппаратом высокого давления с умеренной струёй: отверстия не собирают воду, лист не ржавеет, покрытие держит гарантию 10 лет.

Что нужно для расчёта

Для коммерческого предложения достаточно раскладки фасада или ведомости кассет, выбранного типа перфорации, желаемого живого сечения и цвета RAL / NCS. Если рисунок отверстиями переменного диаметра — пришлите исходное изображение в хорошем разрешении и укажите, с какого расстояния оно должно читаться. Мы вернём эскиз раскладки, процент живого сечения и спецификацию по толщине листа. В расчёт входят готовые кассеты с учётом отходов на кромку и гибы.
